可調電阻的常見故障

可調電阻器的故障發生率比普通電阻高得多，主要故障有下列一些：

1.可調電阻器動片與碳膜之間接觸不良，造成動片與碳膜的接觸電阻增大；

2.可調電阻的碳膜破損或燒壞，此時動片與碳膜之間的接觸不良，或根本不能接觸上；

3.可變電阻器的引腳斷裂。

可調電阻檢測方法

可調電阻器的檢測方法同電阻器的檢測方法基本一樣，用歐姆檔測量有關引腳之間的阻值大小，測量可以在電路板上直接進行，也可以將可調電阻器脫開電路后單獨測量。

由于可調電阻的特殊性，在檢測過程中需注意一下幾個方面。

1.若測量動片與某個定片之間的阻值為0歐姆，則此時應看動片是否已轉動至所測定片這側的端點，不然可以認為可調電阻器已經損壞（在路測量時要排除外電路的影響）。

2.若測量動片與任一定片之間的阻值已大于標稱阻值，則說明可調電阻已經出現開路故障。

3.測量中，測量動片與某一定片之間的阻值小于標稱阻值，并不能說明可調電阻器已經損壞，而應該看動片此時處于說明位置，這一點與普通電阻器不同。

4.脫開測量時，可用萬用表歐姆檔的適當量程，一支表棒接動片一支表棒接某一個定片，再用瓶口旋具順時針或逆時針緩慢旋轉動片，此時表針應從0歐姆連續變化到標稱阻值。同樣方法再測量另一個定片與動片之間的阻值變化情況，測量方法和測量結果應相同。這樣，說明可調電阻器是好的，否則可調電阻已經損壞。

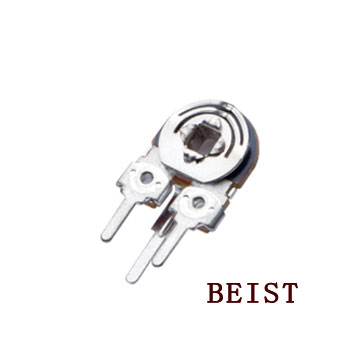

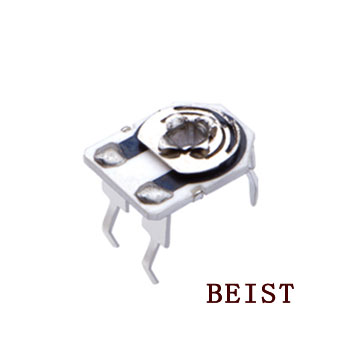

百斯特可調電阻有碳膜和陶瓷兩大類，下面分別介紹一款 碳膜可調電阻和陶瓷陶瓷可調電阻。
